Tramex

Tramex de rejilla electrosoldada con acabado pre-galvanizado, formado por una estructura de acero extremadamente robusta, segura y ligera, es indispensable cuando hay que almacenar cargas pesadas y puntuales o cuando se desconoce la posición exacta de la carga en la estantería. La varilla electrosoldada a la pletina portante garantiza el deslizamiento de la carga por toda la superficie del estante Tramex.
Se fabrican tanto en tamaños standard como especiales, no requieren fijación y permiten una instalación rápida y sencilla.
¿Por dónde quieres empezar a elegir?

standard

Elige según
el panel.

Gracias a su estructura de rejilla electrosoldada, los estantes Tramex permiten una distribución más uniforme del peso en toda la superficie, garantizando mayores capacidades de carga incluso para cargas concentradas. El acabado galvanizado Sendzimir combina características de durabilidad y capacidad con la rentabilidad.
ESPECIFICACIONES TÉCNICAS
Tamaño malla Standard (mm): 50 (pletina) × 50 (hilo)
Capacidad de Standard (Kg): de 1000 kg a 2250 kg
Pletina Standard: en pre-galvanizado (30×1,5 - 42×1,5 - 47×1,5 - 51×1,5)
Acabados: pre-galvanizado
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
895 × 890 42 1000 12,17
895 × 890 51 1500 14,12
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
945 × 890 42 1000 12,69
945 × 890 51 1500 14,74
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
995 × 890 42 1000 13,21
995 × 890 51 1500 15,36
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
895 × 1090 42 1000 13,12
895 × 1090 51 1500 15,13
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
945 × 1090 30 500 10,84
945 × 1090 42 1000 13,66
945 × 1090 51 1500 15,77
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
995 × 1090 30 500 11,25
995 × 1090 42 1000 14,20
995 × 1090 51 1500 16,40
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
895 × 1340 42 1500 18,29
895 × 1340 51 2250 21,22
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
945 × 1340 42 1500 19,07
945 × 1340 51 2250 22,15
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
995 × 1340 42 1500 19,86
995 × 1340 51 2250 23,08
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
895 × 615 30 339 6,77
895 × 615 42 679 8,65
895 × 615 51 1019 10,06
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
945 × 615 30 339 7,06
945 × 615 42 679 9,03
945 × 615 51 1019 10,50
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
995 × 615 30 339 7,34
995 × 615 42 679 9,40
995 × 615 51 1019 10,94
Características
LARGUERO RECTANGULAR
PERFILES ESTRUCTURALES DE ACERO
PERFIL EN Z
PLETINA PORTANTE
FIJACIÓN SUPERIOR
FIJACIÓN INFERIOR
GANCHOS DE FIJACIÓN
PRE-GALVANIZADO

standard

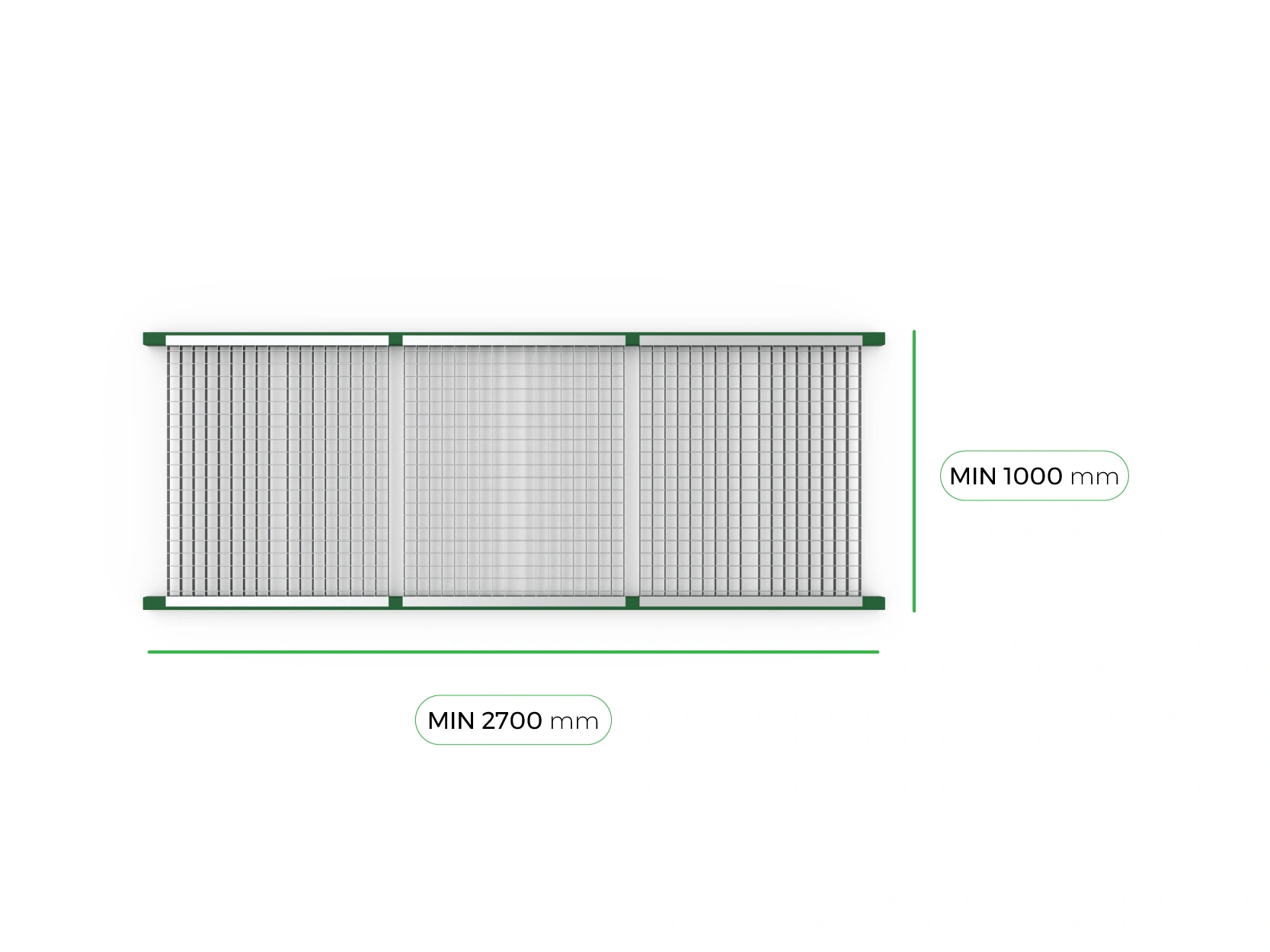

Elige según
la estantería.

Gracias a su estructura de rejilla electrosoldada, los estantes Tramex permiten una distribución más uniforme del peso en toda la superficie, garantizando mayores capacidades de carga incluso para cargas concentradas. El acabado galvanizado Sendzimir combina características de durabilidad y capacidad con la rentabilidad.
ESPECIFICACIONES TÉCNICAS
Tamaño malla Standard (mm): 50 (pletina) × 50 (hilo)
Capacidad de Standard (Kg): de 1000 kg a 2250 kg
Pletina Standard: en pre-galvanizado (30×1,5 - 42×1,5 - 47×1,5 - 51×1,5)
Acabados: pre-galvanizado
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
895 × 890 42 1000 12,17
895 × 890 51 1500 14,12
895 × 1090 42 1000 13,12
895 × 1090 51 1500 15,13
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
945 × 890 42 1000 12,69
945 × 890 51 1500 14,74
945 × 1090 30 500 10,84
945 × 1090 42 1000 13,66
945 × 1090 51 1500 15,77
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
995 × 890 42 1000 13,21
995 × 890 51 1500 15,36
995 × 1090 30 500 11,25
995 × 1090 42 1500 14,20
995 × 1090 51 1500 16,40
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
895 × 1340 42 1500 18,29
895 × 1340 51 2250 21,22
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
945 × 1340 42 1500 19,07
945 × 1340 51 2250 22,15
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
995 × 1340 42 1500 19,86
995 × 1340 51 2250 23,08
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
895 × 615 30 339 6,77
895 × 615 42 679 8,65
895 × 615 51 1019 10,06
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
945 × 615 30 339 7,06
945 × 615 42 679 9,03
945 × 615 51 1019 10,50
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
995 × 615 30 339 7,34
995 × 615 42 679 9,40
995 × 615 51 1019 10,94
Características
LARGUERO RECTANGULAR
PERFILES ESTRUCTURALES DE ACERO
PERFIL EN Z
PLETINA PORTANTE
FIJACIÓN SUPERIOR
FIJACIÓN INFERIOR
GANCHOS DE FIJACIÓN
PRE-GALVANIZADO

standard

Elige según
el pallet.

Gracias a su estructura de rejilla electrosoldada, los estantes Tramex permiten una distribución más uniforme del peso en toda la superficie, garantizando mayores capacidades de carga incluso para cargas concentradas. El acabado galvanizado Sendzimir combina características de durabilidad y capacidad con la rentabilidad.
ESPECIFICACIONES TÉCNICAS
Tamaño malla Standard (mm): 50 (pletina) × 50 (hilo)
Capacidad de Standard (Kg): de 1000 kg a 2250 kg
Pletina Standard: en pre-galvanizado (30×1,5 - 42×1,5 - 47×1,5 - 51×1,5)
Acabados: pre-galvanizado
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
895 × 890 42 1000 12,17
895 × 890 51 1500 14,12
945 × 890 42 1000 12,69
945 × 890 51 1500 14,74
995 × 890 42 1000 13,21
995 × 890 51 1500 15,36
895 × 1090 42 1000 13,12
895 × 1090 51 1500 15,13
945 × 1090 30 500 10,84
945 × 1090 42 1000 13,66
945 × 1090 51 1500 15,77
995 × 1090 30 500 11,25
995 × 1090 42 1000 14,20
995 × 1090 51 1500 16,40
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
895 × 1090 42 1000 13,12
895 × 1090 51 1500 15,13
945 × 1090 30 500 10,84
945 × 1090 42 1000 13,66
945 × 1090 51 1500 15,77
995 × 1090 30 500 11,25
995 × 1090 42 1000 14,20
995 × 1090 51 1500 16,40
895 × 1340 42 1500 18,29
895 × 1340 51 2250 21,22
945 × 1340 42 1500 19,07
945 × 1340 51 2250 22,15
995 × 1340 42 1500 19,86
995 × 1340 51 2250 23,08
Dimensión del panel (mm) Altura refuerzo (mm) Carga (kg/UDL) Carga (kg/pc)
895 × 615 30 339 6,77
895 × 615 42 679 8,65
895 × 615 51 1019 10,06
945 × 615 30 339 7,06
945 × 615 42 679 9,03
945 × 615 51 1019 10,50
995 × 615 30 339 7,34
995 × 615 42 679 9,40
995 × 615 51 1019 10,94
Características
LARGUERO RECTANGULAR
PERFILES ESTRUCTURALES DE ACERO
PERFIL EN Z
PLETINA PORTANTE
FIJACIÓN SUPERIOR
FIJACIÓN INFERIOR
GANCHOS DE FIJACIÓN
PRE-GALVANIZADO

custom

panel.

Gracias a su estructura de rejilla electrosoldada, los estantes Tramex permiten una distribución más uniforme del peso en toda la superficie, garantizando mayores capacidades de carga incluso para cargas concentradas. El acabado galvanizado Sendzimir combina características de durabilidad y capacidad con la rentabilidad. En colaboración con el cliente, nuestro departamento técnico puede estudiar formatos de tamaño y capacidad de carga (mezclando malla y pletina) que se adapten a cada necesidad.
ESPECIFICACIONES TÉCNICAS
Tamaño malla Custom (mm): de 25 (pletina) × 19 (hilo) a 75 (pletina) × 50 (hilo) o 50 (pletina) × 100 (hilo)
Capacidad de Standard (Kg): de 1000 kg a 2250 kg
Pletina Standard: en pre-galvanizado (30×1,5 - 42×1,5 - 47×1,5 - 51×1,5)
Acabados: pre-galvanizado, galvanizado en caliente, pintado
Características
TR_Onlaid Solution - Type A
TR_Onlaid Solution - Type B
Perfil en Z
PLETINA PORTANTE
FIJACIÓN SUPERIOR
FIJACIÓN INFERIOR
GANCHOS DE FIJACIÓN
PRE-GALVANIZADO
Galvanizado en caliente
Pintado
Accesorios relacionados
SEPARADOR CON AGUJEROS
Gracias a este sistema de paneles podemos crear todas las...
Hoja de datos
SEPARADOR TRASERO COLGANTE A SEPARADOR LONGITUDINAL CLIP-IN
Con esta solución se evita la caída de material por...
Hoja de datos
SEPARADOR CON HILO DE CONTORNO
Este separador con clip se puede utilizar en posición «Front...
Hoja de datos
TOPE PALETA (HILO)
El tope paleta mejora la seguridad en el lugar de...
Hoja de datos

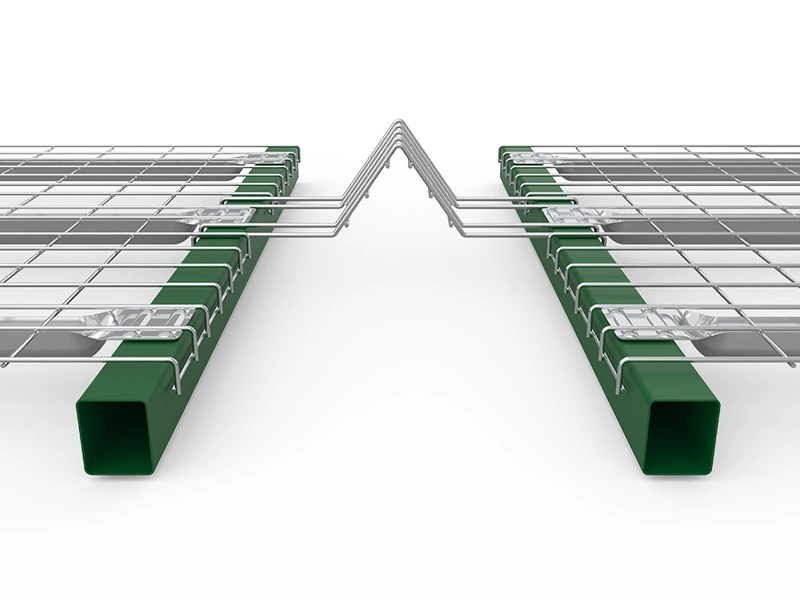

DISTANCIAL LATERAL MULTI-HILOS PARA SALIDA DE HUMOS
Las normas de seguridad y contra incendios son de vital...
Hoja de datos
ESPACIADOR CENTRAL PARA SALIDA DE HUMOS
Las normas de seguridad y contra incendios son de vital...
Hoja de datos
DISTANCIAL LATERAL PARA SALIDA DE HUMOS
Las normas de seguridad y contra incendios son de vital...
Hoja de datos
SEPARADOR CLIP-IN
Los separadores clip-in se utilizan en almacenes y zonas de...
Hoja de datos

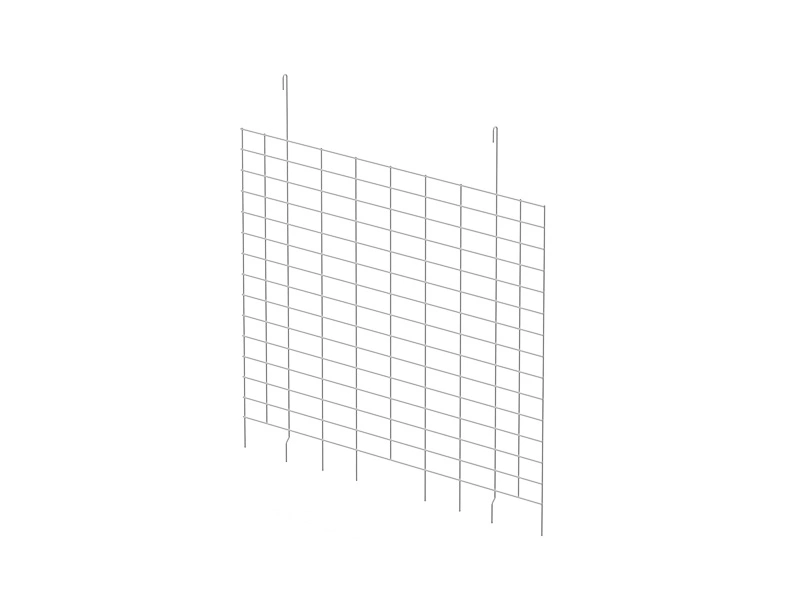

SEPARADOR COLGANTE
Los separadores colgantes se utilizan en zonas logísticas o centros...
Hoja de datos
TOPE PALETA (CHAPA)
El tope paleta mejora la seguridad en el lugar de...
Hoja de datos
